Analysensiebe mit Drahtgewebe nach DIN ISO 3310-1 sind Kern vieler partikelanalytischer Anwendungen und sind in einer Reihe an nationalen und internationalen Normen als verbindliches Prüf- und Messmittel vorgeschrieben. Reichend von der Bestimmung von Gesteinskörnungen im Bauwesen bis zur Feinanteilbestimmung in Metallpulvern für 3D Drucker ist ihr Anwendungsspektrum extrem weitreichend. Blau-Metall Siebe werden in robuster Edelstahl Ausführung gefertigt, bieten eine außerordentlich hohe Spannung des Drahtgewebes und liefern über einen langen Zeitraum eine konstante und verlässliche Siebleistung.

⚙ Stabile Edelstahl Konstruktion für lange Lebensdauer (Rahmen, Spannring & Siebboden aus 1.4301 / 1.4401)
⚙ Präzise Einhaltung der Nennlochweiten & normkonforme Prüfung
⚙ Glatte Rahmenoberfläche zur Vermeidung von Kontamination
⚙ Kompatibilität mit vergleichbaren Analysensieben anderer Hersteller
⚙ Laser-Gravur mit Seriennummer für vollständige Rückverfolgbarkeit

Blau-Metall Siebe nach DIN ISO 3310-1 erfüllen alle Vorgaben für die Anwendung in Labor-Siebanalysen, Hand-, Trocken- und Nasssiebung, und werden von uns mit entsprechenden Prüfzertifikaten versehen. Zur Erhöhung der statistischen Sicherheit Ihrer Siebanalysen führen wir auf Wunsch eine Kalibration von Analysensieben durch.

ASTM E 11

Blau-Metall Analysensiebe mit Drahtgewebe sind auch nach den Richtlinien der Amerikanischen Norm ASTM E11 erhältlich (Standard Specification for Woven Wire Test Sieve Cloth and Test Sieves), welche für zahlreiche Anwendungen, vor allem im wissenschaftlichen Bereich, international als maßgebend gilt. ASTM E11-konforme Siebe werden eingesetzt für Korngrößenverteilungsanalysen in diversen wissenschaftlichen Disziplinen, z.B. Geologie und Meeresgeologie zur Bestimmung von Sedimenttypen.

Maßgebliche Unterschiede zwischen der im europäischen Raum verbreiteten DIN ISO 3310-1 als Maßgabe für Drahtgewebesiebe und der ASTM E11 liegen vornehmlich in unterschiedlichen Nennmaschenweiten der Siebhauptreihe, sowie technische Unterschiede im Hinblick auf die Berechnung der Fehlergrenzen für Maschenweite und Standardabweichungen und, damit verbunden, andere Dokumentationspflichten. Blau-Metall bietet Analysensiebe nach den „Compliance“, „Certification“ und „Calibration“ Vorgaben der ASTM E11 und stattet diese, nach entsprechender optischer Prüfung, mit den in der Norm geforderten Dokumenten aus.

Prüfzeugnisse gemäß ASTM E 11:
  • "Compliance Sieve" nach ASTM E11 3.1.11.1, inkl. Werksbescheinigung 2.1 (nach EN 10204 & ASTM E11 7.2.1) & Analysensieb Stammkarte
  • "Inspection Sieve" nach ASTM E11 3.1.11.2, inkl. Analysensieb Prüfzeugnis nach ASTM E11 7.2.2 & Analysensieb Stammkarte (Ausfertigung eines Abnahmeprüzeugnisses 3.1 (EN 10204)
  • "Calibration Sieve" nach ASTM E11 3.1.11.3, inkl. Analysensieb Prüfzeugnis nach ASTM E11 7.2.3, Abnahmeprüfzeugnis 3.1 (EN 10204) & Analysensieb Stammkarte

ISO 9044

Siebe hergestellt nach Industrienorm DIN ISO 9044 bieten eine kostengünstigere Alternative für Anwendungen außerhalb des Labors, zum Beispiel für die grobe Sichtung von Proben oder vielfältigen Anwendungen in Hobby und Beruf. Handsiebe gemäß ISO 9044 werden von uns in diversen Ausführungen angeboten und sind ausschließlich über unseren Shop erhältlich: Zum Shop.

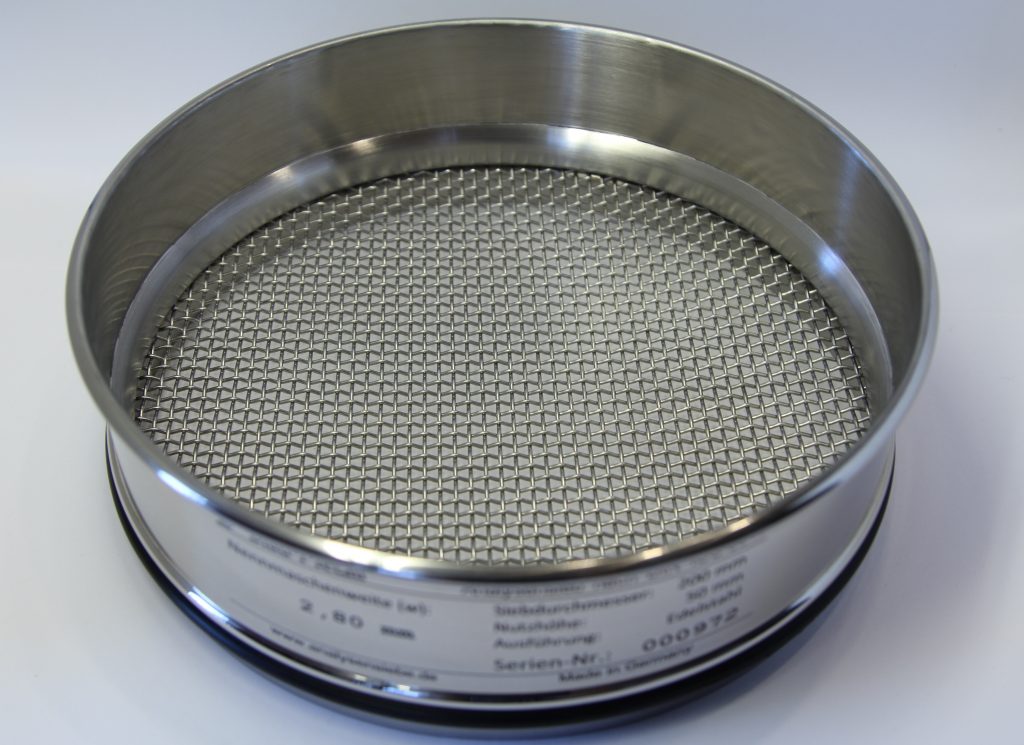

Blau-Metall Drahtgewebe Siebe, ø 200 mm


  • Rahmen: rostfreier Edelstahl (1.4301)
  • Drahtgewebe: rostfreier Edelstahl (1.4401/1.4301)
  • Nennmaschenweiten: ab 32 µm
  • Nutzhöhe: 32 oder 50 mm
  • Optional: Lebensmittelechte / temperaturbeständige Ausführung
  • Inklusive Werksbescheinigung 2.1, Stammkarte
  • Optional: Abnahmeprüfzeugnis 3.1 (Zertifizierung / Kalibrierung)
Nennmaschenweite w Drahtdurchmesser d ASTM
Mesh No.
Standard
50 µm 36 µm -- DIN ISO 3310-1 / ASTM E 11
63 µm 45 µm 230 DIN ISO 3310-1 / ASTM E 11
75 µm 52 µm 200 DIN ISO 3310-1 / ASTM E 11
80 µm 56 µm -- DIN ISO 3310-1 / ASTM E 11
90 µm 63 µm 170 DIN ISO 3310-1 / ASTM E 11
100 µm 65 µm -- DIN ISO 3310-1 / ASTM E 11
106 µm 76 µm 140 DIN ISO 3310-1 / ASTM E 11
125 µm 90 µm 120 DIN ISO 3310-1 / ASTM E 11
150 µm 100 µm 100 DIN ISO 3310-1 / ASTM E 11
160 µm 100 µm -- DIN ISO 3310-1 / ASTM E 11
180 µm 125 µm 80 DIN ISO 3310-1 / ASTM E 11
200 µm 140 µm -- DIN ISO 3310-1 / ASTM E 11
212 µm 140 µm 70 DIN ISO 3310-1 / ASTM E 11
250 µm 160 µm 60 DIN ISO 3310-1 / ASTM E 11
300 µm 200 µm 50 DIN ISO 3310-1 / ASTM E 11
315 µm 200 µm -- DIN ISO 3310-1 / ASTM E 11
355 µm 225 µm 45 DIN ISO 3310-1 / ASTM E 11
400 µm 250 µm -- DIN ISO 3310-1 / ASTM E 11
425 µm 280 µm 40 DIN ISO 3310-1 / ASTM E 11
500 µm 300 µm 35 DIN ISO 3310-1 / ASTM E 11
600 µm 400 µm 30 DIN ISO 3310-1 / ASTM E 11
630 µm 400 µm -- DIN ISO 3310-1 / ASTM E 11
710 µm 450 µm 25 DIN ISO 3310-1 / ASTM E 11
800 µm 450 µm -- DIN ISO 3310-1 / ASTM E 11
850 µm 500 µm 20 DIN ISO 3310-1 / ASTM E 11
900 µm 500 µm -- DIN ISO 3310-1 / ASTM E 11
1,00 mm 0,560 mm 18 DIN ISO 3310-1 / ASTM E 11
1,18 mm 0,630 mm 16 DIN ISO 3310-1 / ASTM E 11
1,25 mm 0,630 mm -- DIN ISO 3310-1 / ASTM E 11
1,40 mm 0,710 mm 14 DIN ISO 3310-1 / ASTM E 11
1,60 mm 0,800 mm -- DIN ISO 3310-1 / ASTM E 11
1,70 mm 0,800 mm 12 DIN ISO 3310-1 / ASTM E 11
1,80 mm 0,800 mm -- DIN ISO 3310-1 / ASTM E 11
2,00 mm 0,900 mm 10 DIN ISO 3310-1 / ASTM E 11
2,24 mm 0,900 mm -- DIN ISO 3310-1 / ASTM E 11
2,36 mm 1,00 mm 8 DIN ISO 3310-1 / ASTM E 11
2,80 mm 1,12 mm 7 DIN ISO 3310-1 / ASTM E 11
3,00 mm 1,25 mm -- Toleranz: w ± 0,07
3,15 mm 1,25 mm -- DIN ISO 3310-1 / ASTM E 11
6,30 mm 1,80 mm ¼ in. DIN ISO 3310-1 / ASTM E 11
Preise und Lieferzeiten für alle Maße enthalten in DIN ISO 3310-1, ASTM E 11 und ISO 565, auf Anfrage.


Blau-Metall Drahtgewebe Siebe, ø 300 mm


  • Rahmen: rostfreier Edelstahl (1.4301)
  • Drahtgewebe: rostfreier Edelstahl (1.4401/1.4301)
  • Inklusive Werksbescheinigung 2.1, Stammkarte
  • Optional: Abnahmeprüfzeugnis 3.1 (Zertifizierung / Kalibrierung)
  • Nennmaschenweiten: ab 32 µm verfügbar, ab 250 µm lagernd
  • Nutzhöhe: 65 mm
  • Optional: Lebensmittelechte / temperaturbeständige Ausführung
  • Preisliste (PDF): Blau-Metall Drahtgewebe Siebe
Nennmaschenweite w Drahtdurchmesser d ASTM
Mesh No.
Standard
250 µm 160 µm 60 DIN ISO 3310-1 / ASTM E 11
300 µm 200 µm 50 DIN ISO 3310-1 / ASTM E 11
315 µm 200 µm -- DIN ISO 3310-1 / ASTM E 11
355 µm 225 µm 45 DIN ISO 3310-1 / ASTM E 11
400 µm 250 µm -- DIN ISO 3310-1 / ASTM E 11
425 µm 280 µm 40 DIN ISO 3310-1 / ASTM E 11
500 µm 300 µm 35 DIN ISO 3310-1 / ASTM E 11
600 µm 400 µm 30 DIN ISO 3310-1 / ASTM E 11
630 µm 400 µm -- DIN ISO 3310-1 / ASTM E 11
710 µm 450 µm 25 DIN ISO 3310-1 / ASTM E 11
800 µm 450 µm -- DIN ISO 3310-1 / ASTM E 11
850 µm 500 µm 20 DIN ISO 3310-1 / ASTM E 11
1,00 mm 0,560 mm 18 DIN ISO 3310-1 / ASTM E 11
1,18 mm 0,630 mm 16 DIN ISO 3310-1 / ASTM E 11
1,25 mm 0,630 mm -- DIN ISO 3310-1 / ASTM E 11
1,40 mm 0,710 mm 14 DIN ISO 3310-1 / ASTM E 11
1,60 mm 0,800 mm -- DIN ISO 3310-1 / ASTM E 11
1,70 mm 0,800 mm 12 DIN ISO 3310-1 / ASTM E 11
2,00 mm 0,900 mm 10 DIN ISO 3310-1 / ASTM E 11
2,36 mm 1,00 mm 8 DIN ISO 3310-1 / ASTM E 11
2,80 mm 1,12 mm 7 DIN ISO 3310-1 / ASTM E 11
3,00 mm 1,25 mm -- Toleranz: w ± 0,07
3,15 mm 1,25 mm -- DIN ISO 3310-1 / ASTM E 11
Preise und Lieferzeiten für alle Maße enthalten in DIN ISO 3310-1, ASTM E 11 und ISO 565, auf Anfrage.


Blau-Metall Drahtgewebe Siebe, ø 400 mm


  • Rahmen: rostfreier Edelstahl (1.4301)
  • Drahtgewebe: rostfreier Edelstahl (1.4401/1.4301)
  • Inklusive Werksbescheinigung 2.1, Stammkarte
  • Optional: Abnahmeprüfzeugnis 3.1 (Zertifizierung / Kalibrierung)
  • Nennmaschenweiten: ab 63 µm
  • Nutzhöhe: 65 mm
  • Optional: Lebensmittelechte / temperaturbeständige Ausführung
  • Preisliste: Blau-Metall Drahtgewebe Siebe
Nennmaschenweite w Drahtdurchmesser d ASTM
Mesh No.
Standard
63 µm 45 µm 230 DIN ISO 3310-1 / ASTM E 11
75 µm 52 µm 200 DIN ISO 3310-1 / ASTM E 11
80 µm 56 µm -- DIN ISO 3310-1 / ASTM E 11
90 µm 63 µm 170 DIN ISO 3310-1 / ASTM E 11
100 µm 65 µm -- DIN ISO 3310-1 / ASTM E 11
106 µm 76 µm 140 DIN ISO 3310-1 / ASTM E 11
125 µm 90 µm 120 DIN ISO 3310-1 / ASTM E 11
150 µm 100 µm 100 DIN ISO 3310-1 / ASTM E 11
160 µm 100 µm -- DIN ISO 3310-1 / ASTM E 11
180 µm 125 µm 80 DIN ISO 3310-1 / ASTM E 11
200 µm 140 µm -- DIN ISO 3310-1 / ASTM E 11
212 µm 140 µm 70 DIN ISO 3310-1 / ASTM E 11
250 µm 160 µm 60 DIN ISO 3310-1 / ASTM E 11
300 µm 200 µm 50 DIN ISO 3310-1 / ASTM E 11
315 µm 200 µm -- DIN ISO 3310-1 / ASTM E 11
355 µm 225 µm 45 DIN ISO 3310-1 / ASTM E 11
400 µm 250 µm -- DIN ISO 3310-1 / ASTM E 11
425 µm 280 µm 40 DIN ISO 3310-1 / ASTM E 11
500 µm 300 µm 35 DIN ISO 3310-1 / ASTM E 11
600 µm 400 µm 30 DIN ISO 3310-1 / ASTM E 11
630 µm 400 µm -- DIN ISO 3310-1 / ASTM E 11
710 µm 450 µm 25 DIN ISO 3310-1 / ASTM E 11
800 µm 450 µm -- DIN ISO 3310-1 / ASTM E 11
850 µm 500 µm 20 DIN ISO 3310-1 / ASTM E 11
900 µm 500 µm -- DIN ISO 3310-1 / ASTM E 11
1,00 mm 0,560 mm 18 DIN ISO 3310-1 / ASTM E 11
1,18 mm 0,630 mm 16 DIN ISO 3310-1 / ASTM E 11
1,25 mm 0,630 mm -- DIN ISO 3310-1 / ASTM E 11
1,40 mm 0,710 mm 14 DIN ISO 3310-1 / ASTM E 11
1,60 mm 0,800 mm -- DIN ISO 3310-1 / ASTM E 11
1,70 mm 0,800 mm 12 DIN ISO 3310-1 / ASTM E 11
2,00 mm 0,900 mm 10 DIN ISO 3310-1 / ASTM E 11
2,36 mm 1,00 mm 8 DIN ISO 3310-1 / ASTM E 11
2,80 mm 1,12 mm 7 DIN ISO 3310-1 / ASTM E 11
3,00 mm 1,25 mm -- Toleranz: w ± 0,07
3,15 mm 1,25 mm -- DIN ISO 3310-1 / ASTM E 11
Preise und Lieferzeiten für alle Maße enthalten in DIN ISO 3310-1, ASTM E 11 und ISO 565, auf Anfrage.
