Dichtungsring Viton/FKM für 300 mm Analysensiebe

Analysensiebe Zubehör

 29,75

Lieferzeit: Standard (6-8 Tage)

Analysensieb Konfigurieren

Vorrätig

Beschreibung

Alle Blau-Metall Analysensiebe verlassen unser Haus mit einem PVC / NBR Dichtungsring der bei Temperaturen von 15 bis 100°C problemlos eingesetzt werden kann. Für Anwendungen bei Temperaturen bis zu 200 °C wird ein Dichtungsring aus Viton / FKM benötigt. Dichtungsringe können problemlos getauscht und bei uns als Ersatzteil nachbestellt werden.

Artikel Nr.: 1521
Innendurchmesser 270 mm
Schnurstärke 6 mm
Material FKM75
Gewicht ca. 42 g

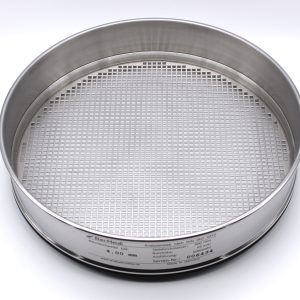

Alle Vorteile von Blau-Metall Analysensieben


⚙ Stabile Edelstahl Konstruktion für lange Lebensdauer (Rahmen, Spannring & Siebboden aus 1.4301 / 1.4401)
⚙ Präzise Einhaltung der Nennlochweiten & normkonforme Prüfung
⚙ Glatte Rahmenoberfläche zur Vermeidung von Kontamination
⚙ Kompatibilität mit vergleichbaren Analysensieben anderer Hersteller
⚙ Laser-Gravur mit Seriennummer für vollständige Rückverfolgbarkeit

Weiterführende Links:

Zusätzliche Information

Gewicht 0,042 kg
Marke

Blau-Metall

Durchmesser

270 mm (passend für 300 mm Sieb)

Gewicht

ca. 42 g

Material

FKM75

Temperaturbereich

-15 bis +200 °C

Herkunftsland

Deutschland

Begriffserklärung Prüfzertifikate

Nutzhöhe / Siebtiefe H1: Abstand zwischen dem oberen Rand des Siebes und dem Siebboden / Siebmedium. (ref. DIN ISO 2395) Lochteilung p: Abstand der Mittelachsen zweier benachbarter Sieböffnungen. (ref. DIN ISO 2395)
DIN EN ISO 5223: Analysensiebe für Getreide (ISO 5223:1995, einschließlich Änderung 1:1999)
  • Zertifizierung: Optische Vermessung von mindestens genauso vielen Sieböffnungen & Lochteilungen wie in 6.1 und 6.2 DIN EN ISO 5223 gefordert.
  • Kalibrierung: Optische Vermessung von mindestens dreimal so vielen Sieböffnungen & Lochteilungen wie in 6.1 und 6.2 DIN EN ISO 5223 gefordert (mind. dreimal so viele wie bei Zertifizierung) um das Zuverlässigkeitsniveau der Prüfung zu erhöhen.
  • Werksbescheinigung 2.1: Sofern nicht anders vereinbart werden alle Blau-Metall Analysensiebe nach DIN-konformer Vermessung mit einer kostenlosen Werksbescheinigung 2.1 nach DIN EN 10204 geliefert. Sie bescheinigt dass die Analysensiebe unter Einhaltung der Vorgaben der jeweils gültigen Norm hergestellt wurden und die Normkonformität durch Vermessung bestätigt wurde. (Beispiel)
  • Abnahmeprüfzeugnis 3.1: Auf Wunsch können Blau-Metall Siebe mit einem Abnahmeprüfzeugnis 3.1 gemäß DIN EN 10204 versehen werden, welches die in der Zertifizierung bzw. Kalibrierung festgestellten Siebparameter enthält. (Erläuterungen, Beispiel)
  • Analysensieb Stammkarte: Zu allen zertifizierten/kalibrierten Analysensieben liefert Blau-Metall eine Stammkarte (ref. DIN ISO 3310-2 5.3.1) gemäß Anhang B (DIN ISO 3310-1), in welche die Ergebnisse der periodischen Tests und Leistungsüberprüfungen des Siebes eingetragen werden können. (Beispiel)

Bezeichnungen im Messprotokoll:

  • Weite 1-15: Lochweiten der einzeln vermessenen Langlöcher, Bezeichnung in DIN EN ISO 5223: w1 (Sollwert entspricht der Nennlochweite, die Ober- und Untergrenzen entsprechen den Grenzabmaßen ±Δw1)
  • Länge 1-15: Lochlänge der einzeln vermessenen Langlöcher, Bezeichnung in DIN EN ISO 5223: w2 (Sollwert entspricht der Nennlochlänge, die Ober- und Untergrenzen entsprechen ±Δw1)
  • Teilung 1-2 bis Teilung 8-9: Lochteilung entlang der Y-Richtung, Bezeichnung in DIN EN ISO 5223: p1 (Sollwert entspricht der in der Norm vorgegebenen Teilung, die Ober- und Untergrenzen ergeben sich aus der normalen Grenzabmaßen ±Δp1 – eine Vermessung unter Beachtung der reduzierten Grenzabmaße kann auf Kundenwunsch durchgeführt werden)
  • Teilung 10-11 bis Teilung 14-15, einschließlich Teilung 12-5 & 5-13: Lochteilung entlang der X-Richtung, Bezeichnung in DIN EN ISO 5223: p2 ((Sollwert entspricht der in der Norm vorgegebenen Teilung, die Ober- und Untergrenzen ergeben sich aus der normalen Grenzabmaßen ±Δp2)
